HJ-iAN210BX便携式光电一体化综合接入光端机

HJ-iAN210BX是一款便携式的、基于SDH和PCM技术的光电一体化综合接入光端机。设备传输线路侧可提供2路STM-1 SDH光口，业务侧可10M/100M EOS以太网接口、E1接口、V.24接口、FXO接口、FXS接口和MAG接口。10M/100M EOS以太网业务带宽以2M为步阶，在 2M至100M范围内灵活可设。

所属分类：
军队专用通信产品野战光端机便携式通信系统

立即咨询

产品描述
功能特点
产品配置
应用方案
资料下载

HJ-iAN210BX是一款便携式的、基于SDH和PCM技术的光电一体化综合接入光端机。设备传输线路侧可提供2路STM-1 SDH光口，业务侧可10M/100M EOS以太网接口、E1接口、V.24接口、FXO接口、FXS接口和MAG接口。10M/100M EOS以太网业务带宽以2M为步阶，在 2M至100M范围内灵活可设。

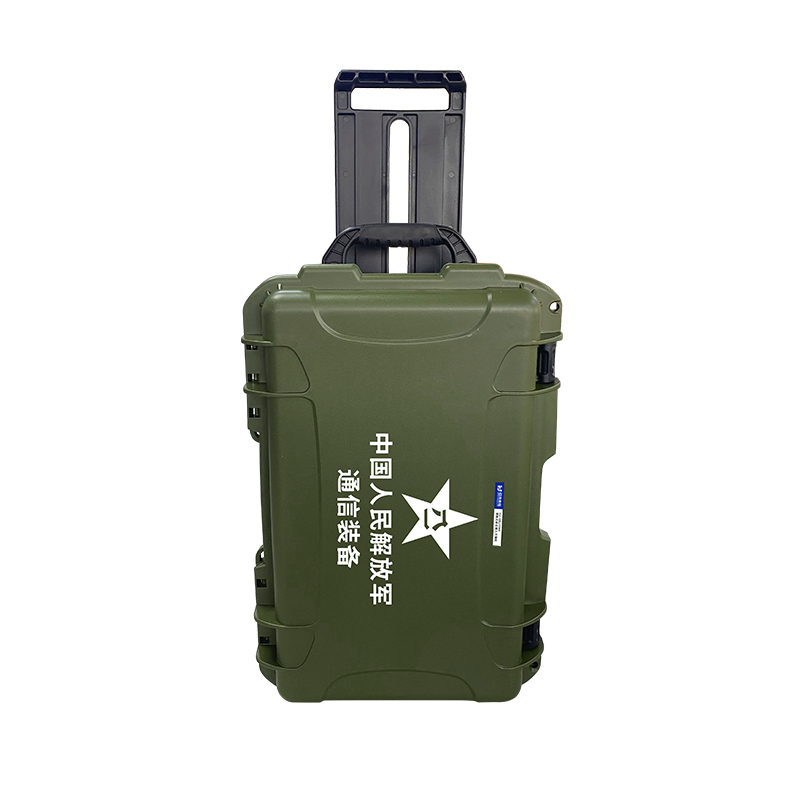

设备采用便携式机箱，体积小巧、重量轻盈，可拉着走，亦可提着走。
机箱具有防尘和防潮功能，设备整体采用抗震设计，安全可靠。

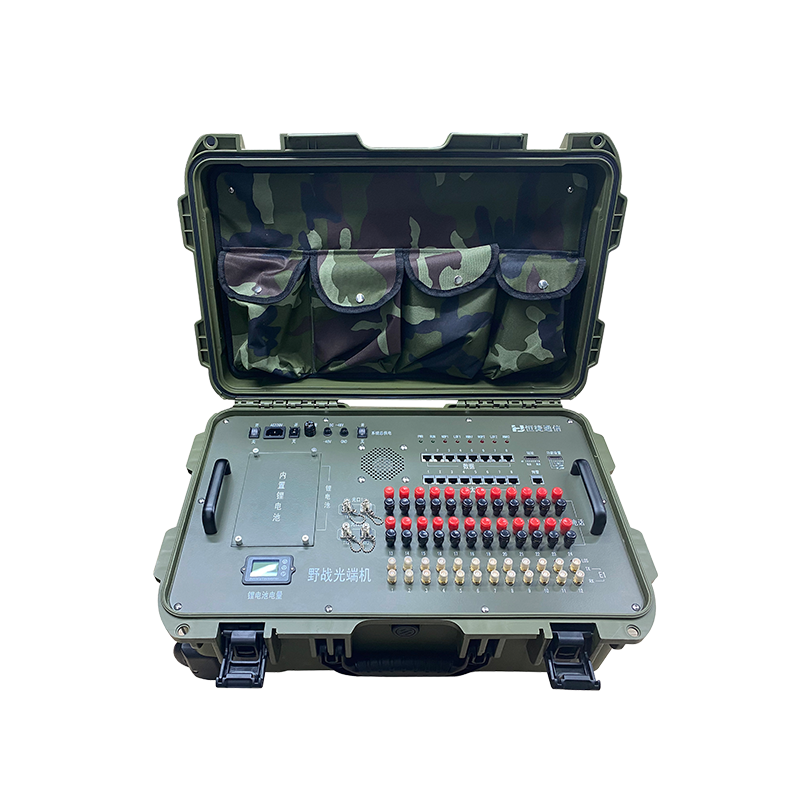

设备所有接口和指示灯均设于机箱内的主面板上，操作简便。
设备内置两个散热风扇，主面板提供一个进风口和一个出风口，高效散热。
设备传输线路提供2路STM-1等级速率为155M的SDH光口，FC型接口。
设备业务侧可提供12路非平衡式75欧E1业务口，采用微同轴头接口。
设备业务侧可提供32路电话业务口，可选FXO、FXS和MAG，采用RJ11接口或者按压式接线柱。
设备业务侧可提供8路V.24低速率数据业务口，采用RJ45接口。
设备业务侧可提供4路EOS通道和8路10/100M以太网业务口，采用RJ45接口。其中第1~3路EOS通道对应第1~3路10/100M以太网业务口，提供的是高安全的通道隔离以太网；第 4路EOS通道经交换后提供5路（第4~8路）10/100M以太网业务口。
设备支持点对点、点对两点、链型和环型组网，或与其他SDH设备混合组网。
FXS模块和MAG模块均采用独立铃流电路设计，互不干扰、安全性高。
设备电路采用抗浪涌设计和防雷设计，支持电源输入防反接功能。
设备提供完备的告警和状态指示灯，指示包括光口告警、E1告警、电源状态、设备运行状态、网管连接状态、以太网连接状态以及电话链路状态等。
设备提供三种供电方式，包括交流外输入电源、直流外输入电源和内置锂电池，实现供电方式的1+1+1热备份。
当采用交流外输入电源或直流外输入电源为设备供电时，同时也为内置锂电池进行充电。
在没有外输入电源的情况下，内置锂电池可连续为设备供电至少8个小时。
设备提供以太网管理接口，可通过网络管理软件对设备和网络进行管理，网络管理软件主要功能包括配置管理、资源管理、告警管理、性能管理和安全管理五大功能模块。
通过网络管理软件对64K通道、VC12（E1）和光通道进行环回设置。
通过网络管理软件可对提供64K通道和E1通道进行误码测试。
