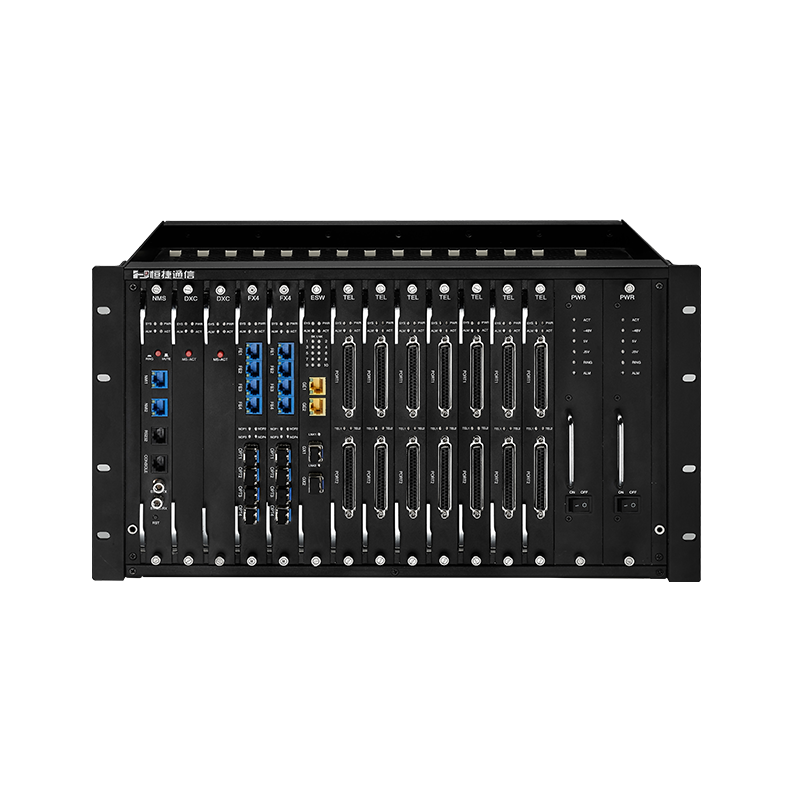

HJ-iAN7200是面向客户专线业务和宽带IP数据业务的综合接入平台(MSAP)，定位于城域网边缘接入层，iAN7200在线路侧提供SDH 155M/622M上行，同时还提供GE上行，支持SDH/MSTP、IP城域网的双向承载用户侧提供SDH、PDH、以太网、PCM、GSHDSL等各种接入方式，灵活满足运营商各类大客户、中小商业客户、3G和NGN的接入需要。
1.支持16x16VC4或1008x1008 VC12的交叉能力；
2.基于电信级的产品设计，支持群路盘1+1备份，实现群路，交叉和时钟模块的热备份；双
电源备份和负荷分担；支持支路盘的1+1保护；采用SFP热插拔光接口机板卡全免热插拔
设计；
3.背板提供SDH、以太网两套总线；因此线路侧在提供STM-1/STM-4上行的同时，提供2路
GE上行；
4.支持SDH通道和复用段保护，可实现多种网络拓扑，包括点到点、链型、环形和环带链型
5.支持EOS功能，采用GFP、LAPS封装协议，支持LCAS功能，可与主流MSTP厂商设备兼容
对通；
6.单个子框最大支持160路E1或者80路以太网接入；
7.可与恒捷以太网光纤收发器、PDH光端机、以太网复用器、协议转换器、PCM、SDH多业务
光端机等产品实现互通和远端网管；
8.支持内置DCN网管通道，解决运营商DCN网对接入层覆盖不足的问题；支持多个子框的网
管级联；
9.提供内置误码仪功能和远端设备掉电告警功能；
10.支持以太网环路检测功能；
11.支持网管平台对本地设备板卡和远端设备的软件在线升级功能。
|
类别类别 |
板卡名称 |
型号 |
简要说明 |
可插入槽位 |
|
核心交叉 |
数字交叉盘 |
DXC |
双冗余备份，支持1008x1008路E1的交叉能力 |
2，3 |
|
SDH上联 |
STM-4光SDH上联盘 |
STM4 |
2×STM-4，内置EOS功能 |
4，5 |
|
STM-1光SDH上联盘 |
SMT1 |
2×STM-1，内置EOS功能 |
4，5 |
|
|
以太网 核心汇聚 |
以太网核心 汇聚盘 |
ESW |
2×GX+2×GE，支持端口VLAN和IEEE 802.1QVLAN，支持链路聚合功能 最多可汇聚 10个业务槽位的1000M以太网数据 |
8 |
|
业务盘 |
E1映射盘 |
E1-16 |
16路E1；75Ω ，支持成帧/非成帧模式 |
4-13 |
|
STM-1下联盘 |
STM1 |
2×STM-1，内置EOS功能 |
4-13 |
|
|
PDH光分支盘 |
OM04 |
4×PDH光接口，可连接远端PDH或者PCM设备，内置EOP功能 |
4-13 |
|
|
光纤接入盘 |
GFAU |
2×GE,2×FE,16路电话 |
4-13 |
|
|
以太网电口业务盘 |
FE08A |
8×FE，8VCG物理隔离，EoPDH/EoS |
4-13 |
|
|
FE08B |
8×FE，多E1转换器模式，GFP/LCAS/VCAT； 单E1转换器模式，GFP 、HDLC封装可选 |
4-13 |
||
|
语音话路接入盘 |
TEL-FXS |
32路二线电话用户接口 |
4-13 |
|
|
TEL-FXO |
32路二线电话中继接口 |
4-13 |
||
|
TEL-E&M |
12路E&M电话接口 |
4-13 |
||
|
TEL-MAG |
32路磁石电话接口 |
4-13 |
||
|
TEL-4LINE |
16路二/四线音频接口 |
4-13 |
||
|
异步数据接入盘 |
DATA |
32路异步数据RS232/RS485/RS422接口，波特率0~115.2K/bits自适应 |
4-13 |
|
|
V.35接口业务盘 |
8V35 |
8×V35,每路带宽N×64Kbps(N＝1～32) |
4-13 |
|
|
V.24接口业务盘 |
8V24 |
8×V24,带宽可设64K、128K、256K |
4-13 |
|
|
光纤收发器业务盘 |
4FX |
4×FX接入 |
4-13 |
|
|
管理单元 |
网管盘 |
NMS |
提供系统管理功能，支持网管级联 |
1 |
