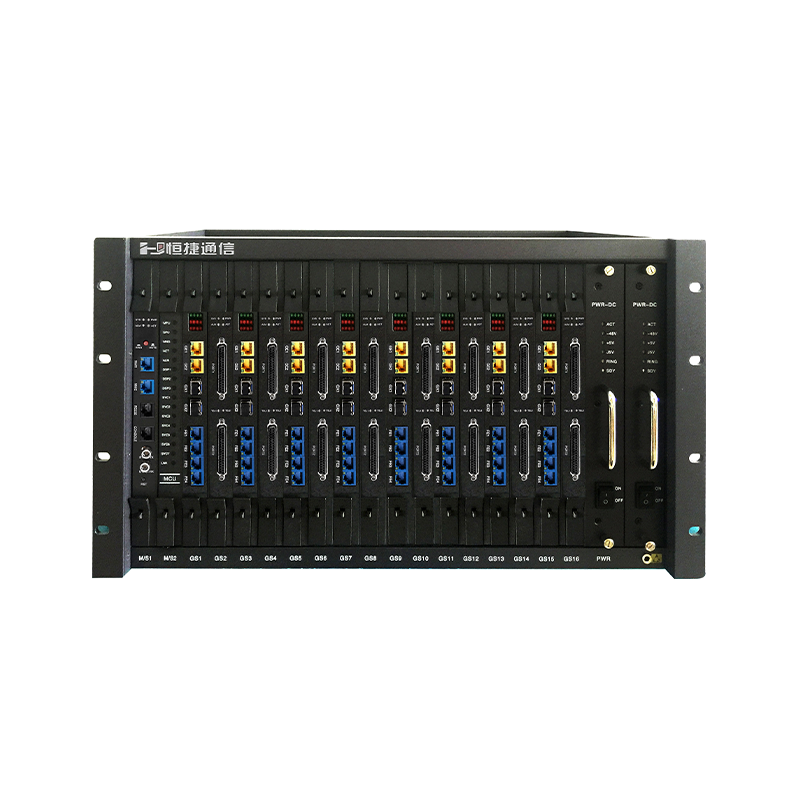

HJ-GAN800

随着社会经济的不断发展和反恐形势的不断加强，对公安视频监控也提出了严峻的挑战，传统的标清模拟视频社会监控已不能满足社会治安的要求，高清IP视频成为新的监控利器，但是随之带来的是对传输接入带宽的要求也越来越高，高带宽，高安全性，多业务混合传输成为必然的选择。目前接入网中点对点传输、以太网共享的单一业务接入不能满足用户的需求，相对于需要再现有网络上追加多种覆盖设备的传统方案，一个单一的多业务接入平台已成为一个更好的选择。GAN800集中式千兆以太网光端机是一个集系统管理，日程监控，光纤传输、程控交换四大功能为一体的综合平台，是专门针对公安三、四、五级网联网升级需求而设计的大容量、多业务、高扩展性、高可靠性的综合光传输平台，单套设备最大提供2048门电话分机，并可在1 芯单模光纤上传输多路双向非压缩视频、多路物理隔离1000M 以太网、多路物理隔离100M 以太网、多路电话、多路高保真音频、多路RS232/485/422 异步数据、多路开关量和多路E1 等信号，一芯光纤实现公安三、四、五级网联网。该系列光端机可选配双纤备份功能，实现对光纤路由的保护，全系列支持恒捷通信iNet View G2000网络管理平台。GAN800光端机采用模块化设计提供网管卡，光收发盘，程控交换盘、功能扩展盘等多种业务盘。光收发盘具有高速光传输通道，承载双向视频、千兆以太网、百兆以太网业务等高速业务；功能扩展盘包括多路电话扩展盘、数字信令、数据/开关量扩展盘，用以扩展低速业务；各类光收发盘和各类功能扩展盘采用统一的接口与机箱的高速背板相连。远端综合业务光端机可选配不同功能的光收发盘，任意组合不同功能的扩展盘，实现传输各种不同业务和满足不同功能需求的集中式千兆以太网光端机。

所属分类：
多业务光传输设备千兆多业务光端机万兆多业务光端机

立即咨询

产品描述
功能特点
产品配置

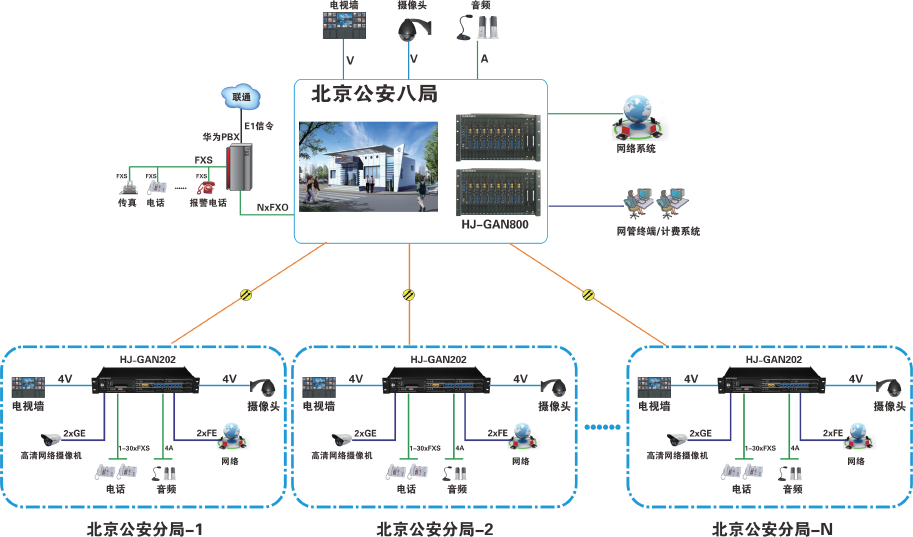

应用方案
资料下载

随着社会经济的不断发展和反恐形势的不断加强，对公安视频监控也提出了严峻的挑战，传统的标清模拟视频社会监控已不能满足社会治安的要求，高清IP视频成为新的监控利器，但是随之带来的是对传输接入带宽的要求也越来越高，高带宽，高安全性，多业务混合传输成为必然的选择。目前接入网中点对点传输、以太网共享的单一业务接入不能满足用户的需求，相对于需要再现有网络上追加多种覆盖设备的传统方案，一个单一的多业务接入平台已成为一个更好的选择。GAN800集中式千兆以太网光端机是一个集系统管理，日程监控，光纤传输、程控交换四大功能为一体的综合平台，是专门针对公安三、四、五级网联网升级需求而设计的大容量、多业务、高扩展性、高可靠性的综合光传输平台，单套设备最大提供2048门电话分机，并可在1 芯单模光纤上传输多路双向非压缩视频、多路物理隔离1000M 以太网、多路物理隔离100M 以太网、多路电话、多路高保真音频、多路RS232/485/422 异步数据、多路开关量和多路E1 等信号，一芯光纤实现公安三、四、五级网联网。该系列光端机可选配双纤备份功能，实现对光纤路由的保护，全系列支持恒捷通信iNet View G2000网络管理平台。GAN800光端机采用模块化设计提供网管卡，光收发盘，程控交换盘、功能扩展盘等多种业务盘。光收发盘具有高速光传输通道，承载双向视频、千兆以太网、百兆以太网业务等高速业务；功能扩展盘包括多路电话扩展盘、数字信令、数据/开关量扩展盘，用以扩展低速业务；各类光收发盘和各类功能扩展盘采用统一的接口与机箱的高速背板相连。远端综合业务光端机可选配不同功能的光收发盘，任意组合不同功能的扩展盘，实现传输各种不同业务和满足不同功能需求的集中式千兆以太网光端机。

1、支持4096×4096时隙的交换能力

2、模块化结构设计，提供业务槽位≥16个，提供网管槽位≥1个，提供电源槽位≥2个，各业务槽位支持混插语音板卡、数据板卡；

3、数据业务板卡≥3块，每块板卡支持：光口≥2个可实现光口1+1保护、2路1000M网络、1～8路100M网络、4～8路E1接口、语音≥32路，各路以太网口物理隔离；

4、语音业务板卡≥3块；每块语音板卡接口：语音接口≥32路；

5、光传输距离：支持20～100km；

6、各接口具备浪涌和防雷击保护能力。

7、支持最大扩展2048门模拟接口（分机+中继）

8、基于电信级的产品设计，支持网管盘，支持SCU热备份；双电源备份和负荷分担；支持光接入支路盘的1+1保护；采用SFP热插拔光接口机板卡全免热插拔设计；

9、支持数字中继NO.7、NO.1、RPI、VOIP等接入。

10、16个扩展盘槽位，扩展盘任意组合；

11、单个子框最大支持16块光接入卡或者32路物理隔离千兆以太网、64路物理隔离百兆以太网、128路非压缩视频；

12、单块光收发盘1芯光纤传输，可支持双纤备份，可支持CWDM

13、模块化设计，光收发盘、扩展盘、主机箱分离，支持热插拔；

14、支持DC双电源冗余备份，或者AC220V 供电；

15、支持网管平台对本地设备板卡和远端设备的软件在线升级功能；

类别类别	板卡名称	型号	简要说明	可插入槽位
管理单元	网管盘	NMS	提供系统管理功能，支持网管级联。	1
光收发	千兆PDH接入盘	GA2	SFP双光口，支持1+1备份，,2×GE+4×FE, 可板载16路模拟分机、或者8路视频/音频、8路E1等接口；光口速率支持1.5G/2.5G/3.125G	3-16
程控交换	电话数字程控交换盘	MCU	支持4096×4096 64K时隙交换,集成了数字程控交换机功能，完成内部通话功能，不需要外接PBX，不用配备中继话路盘。也可实现紧急调度功能。	2
中继接入	数字中继盘	DT	支持4×E1、支持NO.7、NO.1、PRI等信令	9-16
IP中继	VOIP中继盘	VOIP	可注册到IMS平台，16-256个通道，最大支持64路并发，多台设备可组网。	3-16
IP分机	IP分机盘	VOIP	可注册256部IP话机，，支持64路并发	3-16
模拟分机	16模拟分机	AS16	16路普通电话分机，提供48V馈电	3-16
外线中继	16模拟中继	AT16	16路普通模拟中继	3-16
外线中继	32模拟中继	AT32	32路普通模拟中继	3-16
其他业务	异步数据接入盘	DATA	16路异步数据RS232/RS485/RS422接口，波特率0~115.2K/bits自适应。	3-16
电源	直流电源盘	PWR-DC	直流48V输入、双电源冗余备份，支持电源管理。	17-18
	交流电源盘	PWR-AC	交流220输入、单主框时使用。	17-18
风扇	风扇箱	FAN UNITE	1U风扇箱，支持风扇管理。
