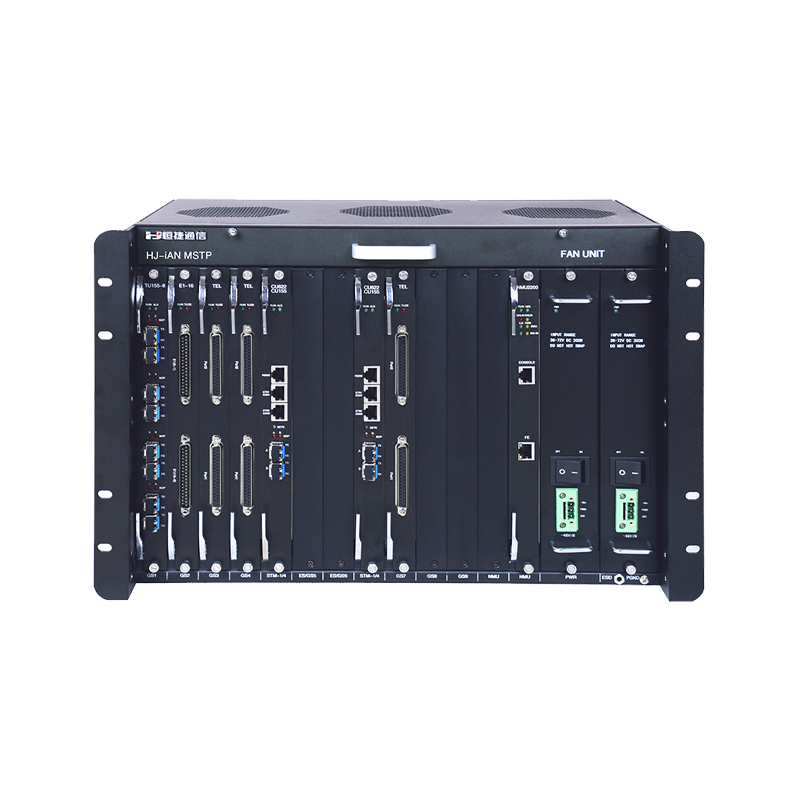

HJ-iAN2200为新一代集中型MSAP设备，设备由机箱和单元盘等组成。机箱采用19英寸7U插箱设计(机箱尺寸:311MM*293MM*482MM)，机箱右下角有PGND螺钉和防静电接口;单元盘包括风扇盘，电源盘，网管盘，SDH上联盘，GE以太网核心汇聚盘，业务盘等。风扇盘位于设备上方，为设备提供通风，散热功能;电源盘为设备提供+12V电源:网管盘为设备提供网络管理功能;SDH上联盘为设备提供交叉连接和同步定时功能;GE以太网核心汇聚盘提供以太网交换功能;业务盘包括多种业务支路盘以满足客户需求。
1、设备结构
19英寸7U插箱，16个插卡槽位
LVDS无时钟走线背板，SDH和GE独立总线结构
双SDH上联盘、双以太网核心汇聚盘、双网管盘、双电源盘结构，系统更安全、更可靠
2、SDH上联盘
最多4个STM-4或STM-1
群路光接口(每盘2个)群路光口使用LC型SFP光收发模块，可支持热插拔
最大交叉能力为32VC4x32VC4、96TU-3x96TU-3、2016VC12x2016VC12
SDH上联板卡1+1保护，实现时钟模块的热备份
单/双端1+1线性复用段保护和SNCP保护

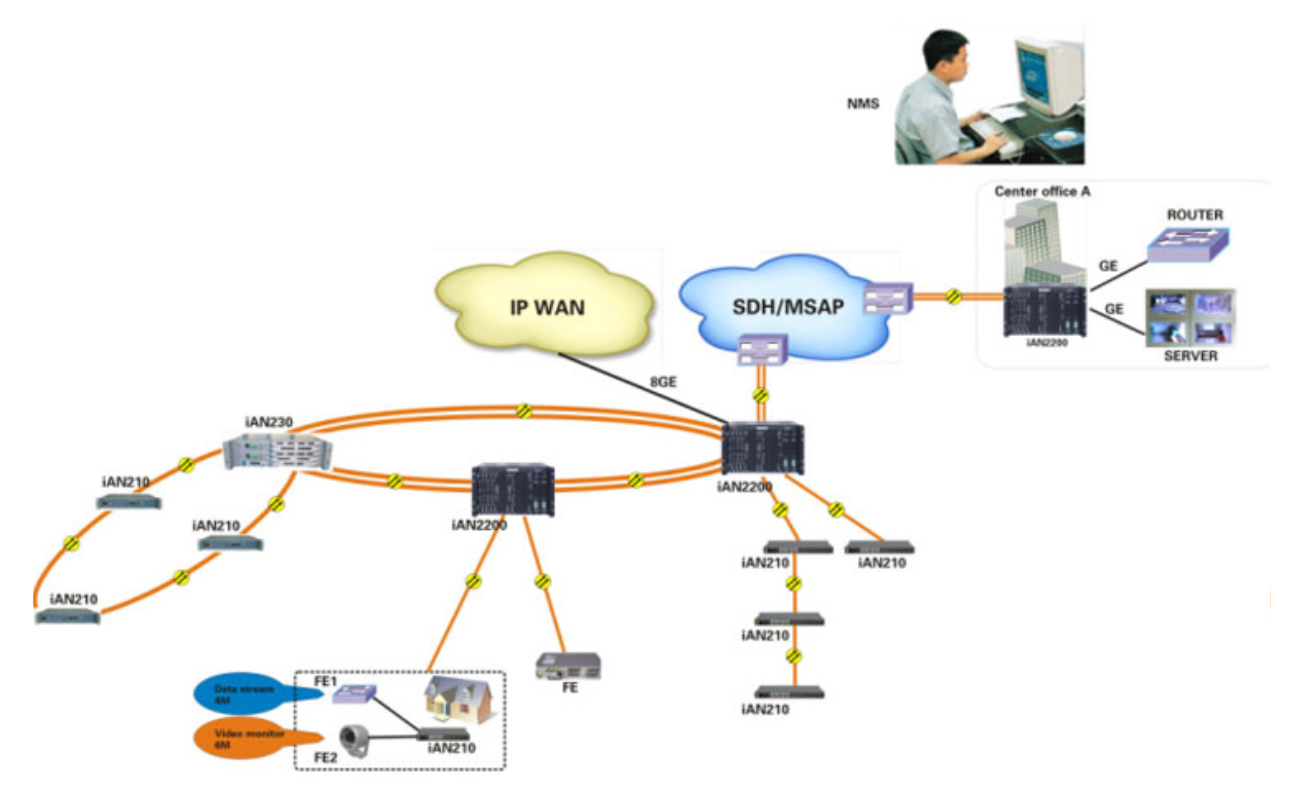

点对点、链网、环网及相切环等拓扑结构
3、以太网核心汇聚盘
最多4个千兆光口和4个千兆电口
每张盘可独立汇聚来自于背板的8组千兆以太网数据
5、多种业务盘
支持下行STM-1光分支盘，E1，EOSDH，EOPDH等多种支路业务盘
可实现与远端以太网光纤收发器、SDH设备，MSTP设备等互联
支持1+1通道保护
支持内置E1误码测试功能
符合VCAT虚级联和LCAS链路容量调整方法建议ITU-TG.7042
6、设备定时
可跟踪群路光口定时源、外同步定时源以及支路定时源
提供外同步定时源输出
支持自动或强制选择定时源
支持自由震荡、跟踪、锁定和保持四种定时模式
7、系统管理
支持C/S架构的INETVIEW G2000网络管理平台,可实现网元远程无损伤在线升级功能
支持DCC管理通道和EXM(扩展网管)管理通道进行网关和网元间管理
支持DCN网管通道进行服务器和网关间管理
支持SNMP_V1和SNMPV2协议
提供设备架顶告警输出
|
类别 |
板卡名称 |
型号 |
简要说明 |
可插入槽位 |
|
SDH上联 |
STM-4光SDH上联盘 |
CU622 |
2XSTM-4，内置交叉连接和 SET功能。 |
5,8 |
|
STM-1光SDH上联盘 |
CU155 |
2XSTM-1，内置交叉连接和 SET功能。 |
5,8 |
|
|
以太网核心汇聚 |
以太网核心汇聚盘 |
CUGE4A |
2xGX+2XGE，支持端口VLA和802.1QVLAN, 支持链路聚合 Trunk 功能。 最多可汇聚8个业务糟位的1000以太网数据。 |
6,7 |
|
|
E1映射盘 |
E1-16 |
16路E1，可选75Ω或者120Ω |
1-4、6-7、9-11 |
