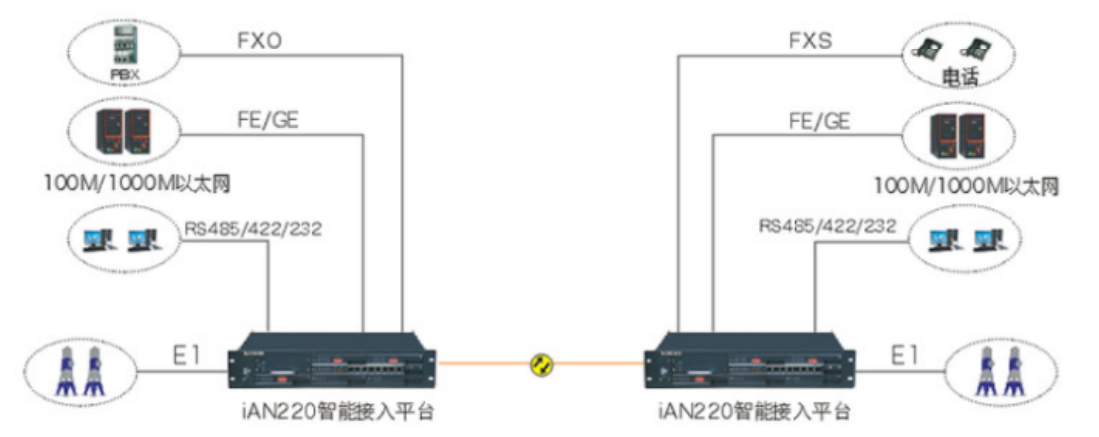

HJ-iAN220智能接入平台是STM-1级别的多业务SDH(SYNCHRONOUSDIGITAL HIERARCHY)光传输系统。具有两路STM-1等级群路光口，实现E1和基于GFP封装的以太网等业务的复用和传输。支持全时隙交叉功能，上下电路方便灵活，可作为上下电路复用器或终端复用器，组建点对点、链网、环网网络设备广泛应用于可靠性要求高，功能要求齐全的场合。如:电信、移动、联通、电力、公安、部队、高速公路、银行、航空等专用通信网。
1、各接口技术参数均符合国际或国内相关标准
2、各种板卡均支持热插拔功能
3、19英寸2U机箱，插卡式设计，扩容维护方便;1个主控插槽、5个业务插槽和1个电源插槽
传输接口:提供2个STM-1速率等级群路光接口，采用SFP光模块，支持热插拔
业务接口:24个标准E1接口(G.703)，非平衡式或平衡式接口可供选择:8个物理隔离的10/100M带宽以太网接口:40个电话接口。
辅助接口:以太网网管接口，接口方式RJ45;提供串行网管接口CONSOLE，接口方式RJ45
4、各接口具有良好的过流、过压和防雷保护。通过ITU-TK.20关于雷电冲击、电力感应试验和电力接触试验;电路冲击释放后，能自动恢复
5、电信级的语音质量，传真速度快，字迹清晰。支持来电显示、反极计费信号
6、支持1+1通道自动保护功能，保护倒换时间<50ms
7、以太网功能：
支持ITU-TG.7041标准的GFP-F封装协议，
支持ITU-TG.707建议的VCAT协议，支持ITU-TG.7042建议的LCAS协议
支持PAUSE流控功能
支持最长帧长为1552字节
支持LAN端口自协商功能
8、支持远端掉电检测(RPD)功能和自动激光关断(ALS)功能
9、支持内置误码仪和多种环回操作
10、支持本地的软件在线升级，易于维护
11、模块化电源设计;AC220V、DC-48V双重供电方式
12、完善的网管功能，实时检测设备运行中的各种状态(选配)
13、尺寸结构:2U机架式:(484x276x88)mm
|
名称 |
功能描述 |
|
PWR |
亮:电源正常 |
|
灭:电源输入不正常或无电源输入 |
|
|
RUN |
均匀闪烁:网管CPU运行正常 |
|
常灭或常亮:网管CPU没有正常运行 |
|
|
UALN |
亮:有紧急告警 |
|
灭:没有紧急告警 |
|
|
DALN |
亮:有非紧急告警 |
|
灭:没有非紧急告警 |
|
|
NOPA NOPB |
亮:第1-2个光口收无光 |
|
灭:第1-2个光口链路正常 |
|
|
RPDA RPDB |
亮:第1-2个光口的远端设备处于断电状态 |
|
灭:第1-2个光口的远端设备处于通电状态 |
|
|
L0S1 L0S8 |
亮，第1-8个2M处于L0S状态 |
|
灭:第1-8个2M通道正常 |
|
|
OPTA OPTB |
光口发射/接收端口 |
|
FE1-FEB |
第1-8个100M以太网接口 |
|
ALARM/MUTE |
蜂鸣器按钮 |
|
ETH1 |
网管接口(以太网方式) |
|
ETH2 |
RS232串行网管接口(CUP串口+ARW串口) |
